Dažādi salodēti DIY

 Viens cilvēks man uzjautāja, kādus es vēl komplektus esmu pircis un sataisījis. Tad nu īsumā ielikšu linkus, bildes un īsu aprakstu. Ja interesē video, tad nav jau problēma pēc ieliktajiem linkiem sameklēt tālāk attiecīgus materiālus Youtube. Saraksts būs vienkārši numurēts, ne pēc salodēšanas secības, ne pēc kaut kāda topa. Vienkārši, lai vieglāk uztvert :)

1) Neliels audio pastiprinātājs aliexpress

Salodēju, bet kā darbojas neesmu testējis. Vienkārši pašos pirmsākumos trenējos uz mazām platītēm. Cena toreiz arī bija daudz labāka, jo man liekas par piegādi nebija jāmaksā :)



2) Diodes ar balss vadību. aliexpress

Hmm, šis man nav saglabājies. Ja pareizi atceros, kaut kas labi nestrādāja, īsti nereaģēja uz balsi.

3) Pazeminošs barošanas bloks. aliexpress

Šis darbojās, bet var teikt praktiski nelietoju.

4) Policijas "migalkas" aliexpress
 Šis bija interesants projekts. Jo var mainīt gaismas mirgošanas ātrumu - ka ļoti lēni pārslēdzas, vai arī radīt kārtīgu stroboskopisko efektu :)

5) Zvaigzne aliexpress

Šis arī darbojas, mirgo, bet neviens mājās par to baigā sajūsmā nebija :D

6) Sirds. aliexpress

Šis bija man liekas varbūt pat pirmais ko lodēju. Teikšu tā ,sanāca ne visai labi. Ar sliktu lodāmuru un pārāk lielu temperatūru pārkarsēju plati, tā kā ja tajā vietā ar pirkstu neuzspiež, tad ir baigi stroboskopisks nebaudāms efekts. Ja piespiež, tad ir diezgan skaļa pīkstoša mūzika un diodes mirgo normālākā režīmā

7) Eglīte. aliexpress

Par šo jau man ir atsevišķs raksts, tādēļ īsumā teikšu, ka iesaku visiem.



8) Mašīna - robots. aliexpress
Bija interesants projekts. Bet kopumā ļoti trausls. Bērns bieži nāca, ka atkal kaut kas nedarbojas, jo kāds fotoelements vai diode ir nolocīta. Beigās vēl riteņu motobloki labi neturējās uz divpusējo skoču. Bet par to cenu ok.

9) Metāla detektors. aliexpress

Šis bērnam ļoti patika, viskaut ko nesa un lika klāt lai noteiktu ir metāls vai nav :)

10) Akustiskais slēdzis. aliexpress
 Šis darbojas uz skaņu. Iespējams, ka var izmantot, ja grib kādu lietu palaist ar plaukstu sasišanu :)

11) Pulsējošas, mirgojošas diodes aliexpress

Ļoti vienkāršs projekts.

12) Mūzikas instrumenti aliexpress

Zem šīs saites bija divi veidi: viens ar taustiņiem, otrs uz lāzera principa. Abus izdevās uztaisīt un bērnam patika "spēlēt" mūziku :)

 Tas tad tā īsumā par tiem komplektiem, kurus esmu salodējis.

Padoms kā pārbaudīt diodes

 Ja kaut ko taisāt no diodēm, tad vienmēr ir ieteicams pārbaudīt vai diodes darbojas. Citādi var sanākt, ka visu salodējat, bet nekas nenotiek... un kā tagad sapratīsiet, kas ir pie vainas?

Tāpēc es vienmēr pirms lodēšanas pārbaudu visas diodes - vismaz kāda brāķa didoe nebūs pie vainas, ka mans projekts neizdodas :)

Gan jau ka ir citi veidi kā pārbaudīt diodes, bet es to daru izmantojo Arduino iesācēju komplektu: vajag arduino uno plati (var izmantot arī citas, bet man šī ir "pie rokas"), maketēšanas plati, divus vadus un pretestību + padot spriegumu uz arduino (no komplektā esošā barošanas avota vai no usb).

Paņem no arduino plates 3.3V spriegumu un nulli ( zemi jeb kā angliski raksta ground). Ķēdē vajag ielikt pretestību, citādi diodi var sabojāt. Piemēram, zinām, ka diode ir domāta ~2V spriegumam un maksimālo strāvu var vadīt 20mA.



Barošanā ir 3.3V spriegums, tātad 3.3-2=1.3V spriegumam būs jākrīt uz pretestību. Tā kā strāva ir pieļaujama max 20mA, tad izrēķinām vajadzīgo pretestību: 1.3/0.02=65 Omi. Tātad, liekam lielāku pretestību, kā 65 Omi un diodei nekas nedraudēs. Varam likt 100 Omi, vai pat 500 Omi, minimāli mainīsies tikai diodes spilgtums, bet vismaz diodes mēs būsim pārbaudījuši.

Ceru, ka kādam DIY projektu iesācējam tas noderēs!

DIY zvaniņu komplekts (lodēšana)

 Domāju, ka šis komplekts ir šodienai ļoti atbilstošs. Visi gaidām Ziemassvētkus, bet aiz loga ir redzama pelēka diena un līst lietus. Ko tādā dienā darīt? Uzlikt dziesmu zvaniņš skan un salodēt DIY lodējamo komplektu, kurš iegādāts Aliexpress. Links, kur iegādājos

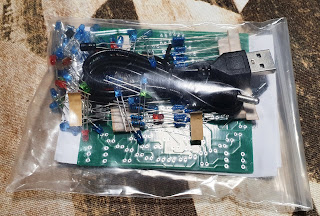

Saņemot un atverot paciņu redzam šādu komplektu:

Detaļas ir vienkāršas, bet diezgan daudz. Un instrukcija skaidrā ķīniešu valodā - labi, ka mums to nevajag, jo viss ir skaidri uzrakstīts uz pašas plates :)

Sākam ar mazākajiem elementiem - saliekam pēc nomināliem pretestības un salodējam pretestības:

Pēc tam saliekam diodes. Galvenais neaizmirst par pareizu izvietošanu, citādi nekas nedarbosies - uz plates ir attēlots plusiņš, tad nu tajā "caurumā" jāliek diodes garākā kāja. Pēc tam saliekam pārējos elementus un objekts gatavs:

P.S. Atvainojos par bildes kvalitāti, kaut kā telefons baigi zilo fonu "zīmē" no tām diodēm. Dabā neizskatās tik zils viss apkārt :)

Neliels video Youtube kanālā

Naži un to asināšana

 Ielikšu šo īso ziņu, varbūt kādam noder.

Agrāk nažus esmu asinājis gan ar galodu, gan dažādiem speciāliem asināmiem (speciālas vīles, vai piemēram Fiskars ierīce). It kā uzasini, dažas dienas griež tīri labi, pēc tam ir problēmas (par piemēru varu minēt, pamēģiniet nogatavojušos tomātus pagriezt ar ne visai asu nazi :))

Meklējot risinājumu, uzdūros informācijai par nažu ražotāju AA Knives aaknives.eu

Izpētīju lapu, izpētīju Youtube video un sarunāju vizīti pie AA knives Anri. Aizbraucu ar vienu domu, ka pirkšu manuālo asināmo, bet parunājot ar Anri, sapratu, ka manuālais, tas nebūs man. Tur vienam nazim ir jāvelta kāda stunda. Man vajag ātrāk :) Tā iegādājos šādu elektrisko asināmo:

Ko varu teikt. aptuveni 1x divos mēnešos paņemu visus nažus un uztrinu. Sākumā trinu ar rupjāko smilšpapīra lenti un pamazām pāriet uz smalkākām. Katram nazim sanāk veltīt līdz kādām 5 minūtēm. Un atkal var uz vismaz diviem mēnešiem šo darbiņu aizmirst :) Pie tam, nekad naži nav bijuši tik asi. Jābūt uzmanīgam :)

Papildus pie Anri iegādājos vienu tūrisma nazi un tādu vienkāršāku (bet labu) nazi priekš virtuves. Varu teikt tikai to labāko par šiem nažiem. Ja Jums tas interesē, tad droši sazinieties ar Anri. Viņš ir  atsaucīgs un  ieteiks to, kas piemērots tieši Tev!

Traxxas Trx 4 sport kit virsbūves krāsošana

 Šodien beidzot pieķēros arī pie sava Trx4 sport kit komplekta. Kamēr vēl šo to gaidu no Vācijas veikala, nolēmu nokrāsot virsbūvi. Līdz šim to neesmu darījis, bet ceru, ka izdosies. Nedaudz pastudēju youtube un ķēros pie darba.

Lai cik jocīgi nebūtu, bet jāsāk ar to, ka auto vajag kārtīgi nomazgāt - lai nav nekādu netīrumu, tauku, kas traucētu krāsai pieķerties.

Nomazgāju ar trauku mazgājamo līdzekli, noslaucīju, lai ir sausa un sāku domāt kā krāsot. Sākumā domāju, ka uztaisīšu vismaz divas līnijas gar sānu, bet eksperimentējot sapratu, ka trūkst pieredzes un sāku šaubīties vai rezultāts sanāks gana labs. Tāpēc paliku pie vienas līnijas.

Kad bilde galvā ir gatava, tad vajag aizlīmēt tās daļas, kuras neplāno nokrāsot ar pirmo toni - manā gadījumā zilo krāsu. Ar krāsotāju līmlenti es aizlīmēju logus, aizlīmēju balto līniju un to pusi, kuru plānoju krāsot melnu. Pēc vienas zilās krāsas kārtas auto izskatās šādi:

Ir ļoti gaišs, caurspīdīgs. Vietām krāsa liekas pat labi neuzklājās ar pirmo reizi, tāpēc beigās atkārtoju to 4 reizes un tad izskatījās šādi:

Tomēr man likās, ka šis zilais tonis nav tas, ko es vēlos, tāpēc nolēmu sekot vienā youtube kanālā redzētajam un krāsot melno krāsu virs zilās, lai iegūtu tumšāku toni. Uzklājot 3 kārtas ieguvu šādu rezultātu:

Pēc tam ir kārtas baltajai svītrai. Nezinu, vai krāsa man ir izvēlēta neveiksmīga, vai kāds cits iemesls, bet baltā krāsa man likās, ka vispār neķeras klāt. Ok, pēc 4 kārtām bišķi ietonējas, bet tāpat cauri ļoti viegli saskatīt dažādas ēnas un kustības. Neko darīt.

Pēc tam bija kārta uzlīmēt logu uzlīmes. Man kaut kā neveiksmīgi sanāca ar tiem logiem, sapratu, ka neesmu perfekti trāpijis iekšā krāsotāju lenti un tur nedaudz vietām ir baltas malas, vietām krāsa paplūdusi apakšā un nolēmu, ka logi būs nedaudz jānotonē. Tomēr, ar to tonēšanu ar melno krāsu nekas nesanāca, jo tā tik labi ķeras klāt, ka logi palika pilnīgi melni. Nu nekas, nav liela bēda. Tā kā salonu šajā leksana virsbūvē tāpat neplānoju likt, lai tad ir melni :) Tāds šobrīd ir gala rezultāts. Vēl kaut kad būs jāpieķeras pie visu virsbūves elementu pieskrūvēšanas un tad izskatam vajadzētu kļūt vēl labākam:

Ja kādam interesē, tas izmantoju šādas speciālās RC modeļu krāsas:

P.S. Tā jau liekas vienkārši, kas tad tur. Bet, kad vajag no iekšpuses to krāsotāju lenti pielīmēt un pēc tam lieko lenti ar skalpeli taisni izgriezt, tad saproti savu reālo mācēšanu jeb prasmju trūkumu :) Un, vajag baigo pacietību, kuras man tomēr pietrūkst :(

Ziemassvētku eglīte ar paštaisītām lampiņām

 Iepriekš jau publicēju ziņu kā taisīju ziemassvētku lampiņu virteni uz Arduino bāzes. Šodien ar ģimeni braucām uz mežu meklēt savu ziemeassvētku kociņu. Mežā likās, ka eglīte ir gara, bet nekas ne jau tik ļoti :). Atvedot mājās, izrādījās gandrīz 2,4m gara. Tik liela mums nebija bijusi līdz šim :)

Izgreznojām un tagad visi esam priecīgi par to, cik forši šīs lampiņas izskatās!

Links uz Youtube video

Element Enduro būvējam vinču ar servo motoru

 Ilgu laiku domāju par vinčas izveidi savam RC Element Enduro Sendero. Jau pavasarī pasūtīju servo motoru uz 25kg un komplektu, kas sastāv no troses, āķa un spoles. Sakarā ar Covid, man ilgstoši nekas nepienāca. Jau dabūju naudu atpakaļ par trosi un pasūtīju to otreiz. Tagad rudenī man tika piegādāts gan servo, gan divi komplekti ar trosēm :)

Vienu vakara izpētīju internetu, ka servo var izmantot par vinču, ja to modificē vienā no diviem veidiem:

1. Izravē ārā potenciometru un elektronisko plati un motoru pieslēdz pa tiešo 3pozīciju slēdzim;
2. Servo motora potenciometram atrod nulles punktu, kad tas negriežas (nofiksē ar līmi), izslīpē vienu zobratu, lai tas negriež potenciometru un noņem fiksatoru, lai servo dzinējs griežas vairāk par standarta 180 vai 270 grādiem (kā nu kuram tas ir). Un šajā gadījumā var pieslēgt vadību pie pults brīvā kanāla un vadīt ar pulti.

Es protams izlēmu, ka iešu skaistāko ceļu un uztaisīšu uz pulti (kā to izdarīt ir ļoti daudz pamacību internetā, tādēļ neatkārtošos). Visu sataisīju, mājās notestēju, viss darbojas. Super.



Tad vienu dienu aizbraucu uz laukiem strādāt un paņēmu dēlu līdzi, lai pabrauktā ar Element Enduro. Pēc kāda brīža skatos, ka trosei ir izpinusies, servo motors nīd un lēni griežas, un neko nevar izdarīt, lai to apturētu (slēgājot pulti, nekas nemainās un turpina griezties vai nu uz vienu vai otru pusi) Lauka apstākļus mans meistardarbs ar servo vinču un vadību uz pults diemžēl neizturēja :(

Mājās izpētīju, ka trose ir iztinusies, satinusies uz motora ass un gandrīz noblokējusi kustību. Labi, ka vēl servo nenoklājās. Tad nolēmu, ka nav man vajadzīga pults vadība un trose netik, jo tā ir diezgan elastīga - pat nedaudz palaižot vaļīgāk, tā uzreiz lec nost no spoles, met cilpas. Taisīšu tagad ar slēdzi un troses vietā likšu izturīgu auklu.

Tā izskatās servo iekša, kur vajag "amputēt" plati un potenciometru:

Savienojumu shēma ir ļoti vienkārša. Pie slēdža vidējiem kontaktiem pievada no barošanas avota nulli un mīnusu. Malējos kontaktus savieno savā starpā ar nelieliem vadiņiem krusteniski un pie vieniem no malējiem kontaktiem pieliek vadus uz servo motoru. Slēdzis ir ielodēts:

Ilgi domāju, kur labāk piestiprināt slēdzi, lai būtu ērtāk slēgt + tas neieslēgtos nejauši kādu šķērsli aizķerot. Nolēmu, ka ielikšu to auto kravas kastē. Diemžēl biju pieļāvis kļūdu, ka jau laicīgi neieplānoju papildus savienojumu vados uz servo motoru, jo kā lai tagad atvieno virsbūvi no šasijas? Sanāca atkal nedaudz palodēt un beigās tas izskatās šādi:

Protams, ja salīdzinam auto izskatu kā tas izskatījās ar trosi un tagad ar striķi, tad tagad nav tik autentiski kā īstam auto :) Bet, tas ir sīkums, galvenais, lai labi funkcionē un dēls man atkal nesagādā darbu, ka kaut kas ir saplīsis, jālabo utt :) Lai visiem labi ripo!
