Pulkstenis Nr.5 DIY

 Ui kur sen nekas nav publicēts. Bet, tas ir piedodami - kā nekā ir vasara, labs laiciņš, kas maksimāli jāizmanto. Tāpat bija jāpalīdz radiem laukos un tiešām vairākas nedēļas pie lodāmura nebiju pieķēries. Vakar un šodien diezgan regulāri līst, tad nu izdomāju kaut ko salodēt.

Šis pulksteņa komplekts man jau kaut kādu gadu krājumos stāvēja. Nekādi nevarēju saņemties, jo ir ļoti sarežģīts. Šī te mazā detaļiņa mani baidīja:

Bet nu labi, par visu pēc kārtas. Pulksteni pirku gadu atpakaļ uz akciju šeit: banggood.com

Komplektācija (plate, korpuss, barošanas vads, diodes un daļa parastās + SMD komponentes):

 Plate ir kvalitatīva, labi nostrādāta. Protams, ja es tādu gribētu sev interjerā atstāt, tad man gan gribētos, lai tā ir bez uzrakstiem un hieroglifiem - bet man tas nav būtiski, galvenais ir lodēšanas process :)

Sāku visu protams ar šo pašu smalkāko detaļu:

Sākumā meģināju ielodēt ar lodāmuru (tā taču Jūtubē daudzi video rāda, ka nosmērē ar fluxi un ar kārtīgu lodāmuru novelk pa kājām un viss smuki pielodējas). Man tas kaut kā nesanāca. Uzreiz vairākas smalkās kājas saķeras ar alvu kopā un skaidrs, ka tāds lodējums nekur neder.

Tad ķēros klāt pie lodēšanas pastas un fēna (arī tā Jūtubē profi lodē). Uzsmērēju smalku pastas desiņu ar šprici un sāku sildīt. Liela daļa kājas smuki pielodējās, bet trīs vietās atkal pa 2-3 kājiņām salipa kopā :( Ņēmos ar vara pīni un lodāmuru, kamēr visu notīrīju, bet iespējams, ka tādā veidā kaut ko nedaudz sabojāju vai nu mikrenē vai arī platē (kā tas vēlāk atklājās). Bildē redzams, ka no plates nedaudz izolācija nonākusi nost, kur vairāk ar lodāmuru sildīju :(

Tālāk jau lodēšana nedaudz vienkāršāka -jāpielodē nedaudz lielākas SMD detaļas un arī parastie elementi:

Sestdienā pabeidzu visus SMD elementus:

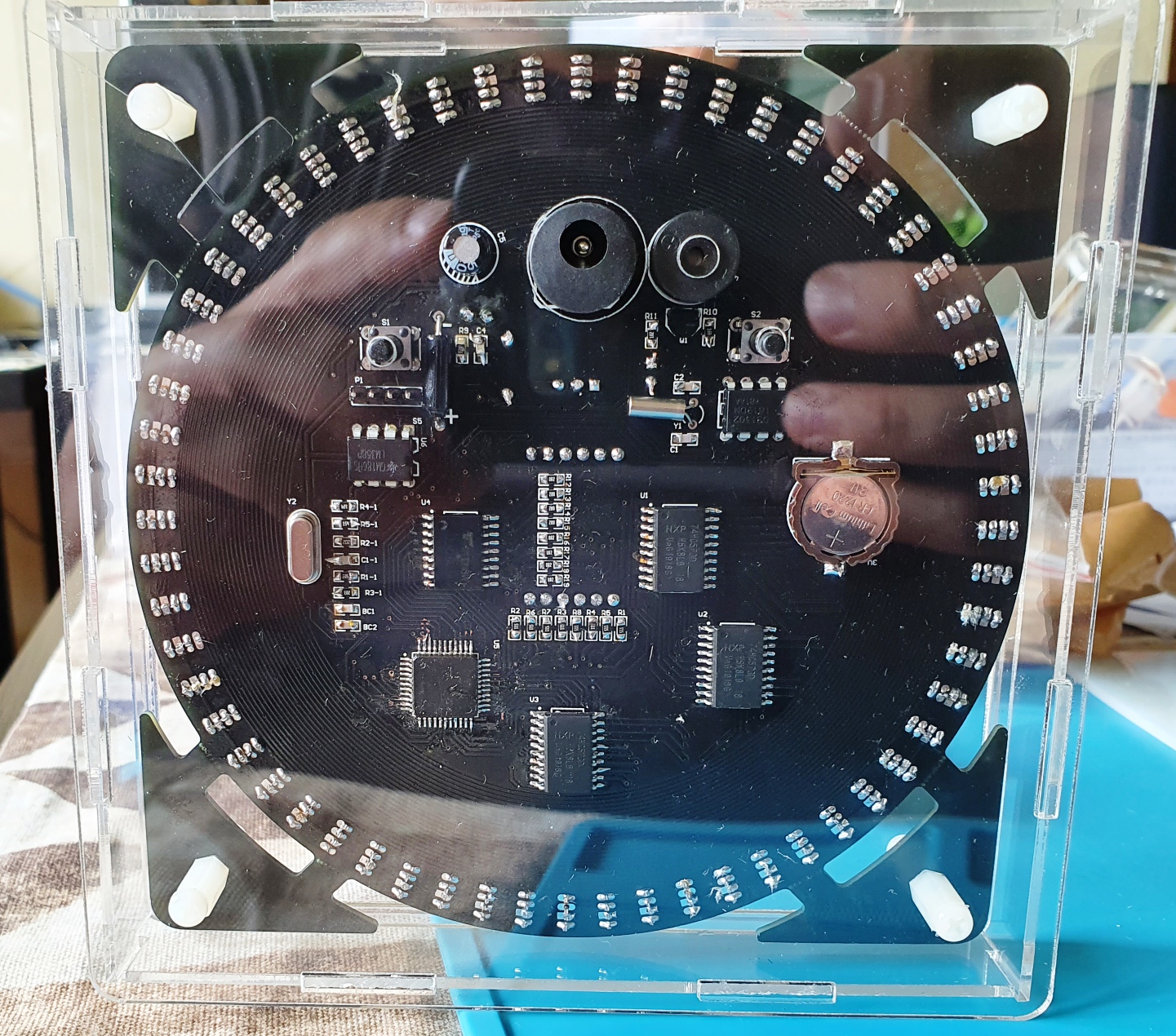

Svētdienā nepilnas 2 stundas veltīju pārējo komponenšu, tai skaitā diožu pielodēšanai. It kā nekas baigi grūtais, bet ar diodēm bija jābūt uzmanīgam - attālumi starp kājiņām un starp blakus diodēm ir nelieli, tāpēc sanāca no sākuma ielodēt pusi (lai ir atstarpes lielākas) un pēc tam otru pusi. Viss ir gatavs, tikai vēl korpuss jāuzliek:

Korpusu uzlikt bija vienkārši, tikai bija vilšanās, ka dažas kantes ir slikti apstrādātas un vienu skrūvi nedaudz stingrāk pieskrūvēju un...

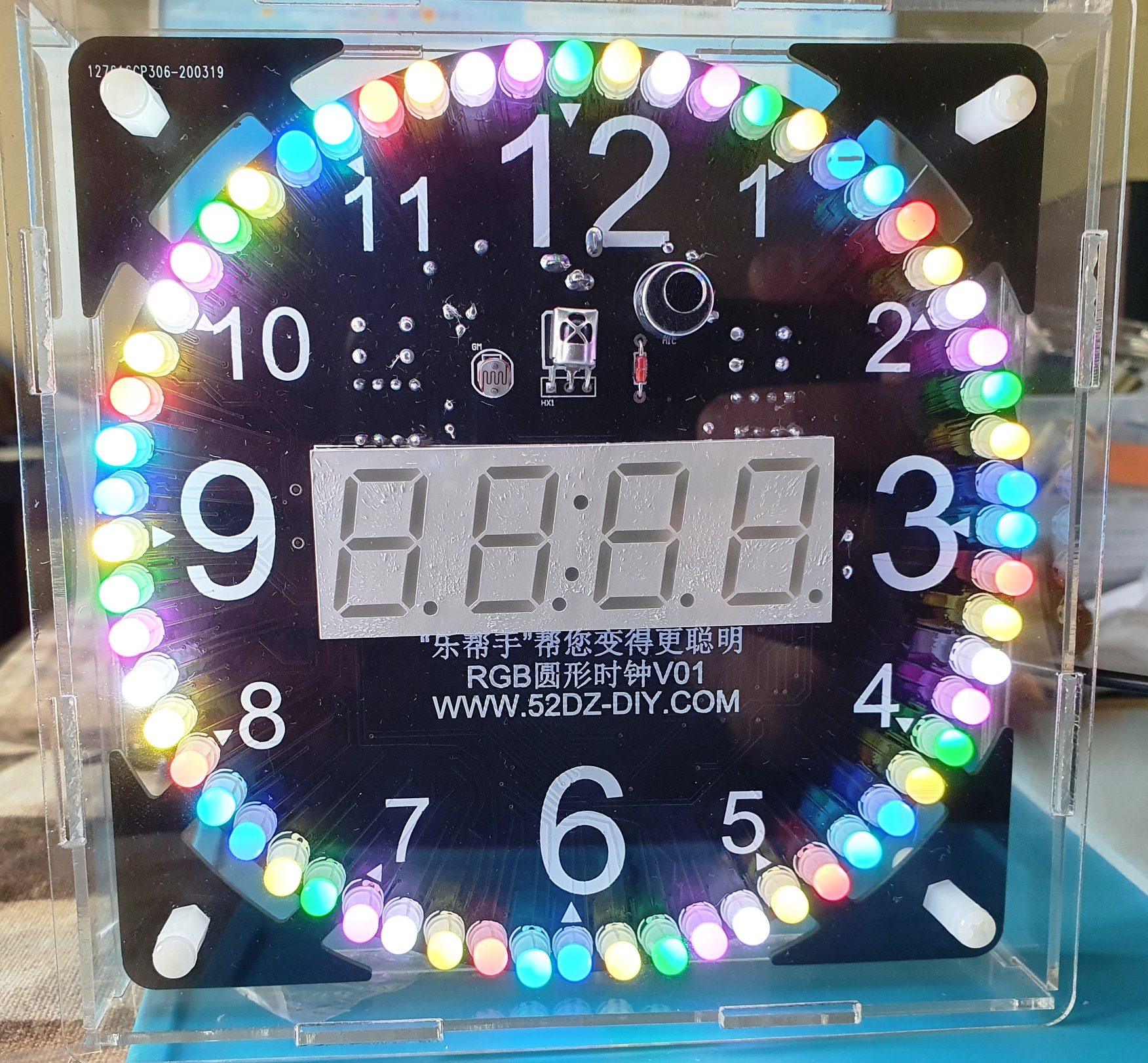

Pulkstenis funkcionē, uz priekšu iet, bet ir kaut kāds gļuks - ciparu panelim apakšējo rindu nerāda :( Pārskatīju lodējumu vietas, viss ir ok. Tāpēc pieņemu, ka kā jau iepriekš teicu, tad pārcentos un kaut ko sabojāju lodējot to smalko mikreni. Visādi citādi pulkstenis ir krāšņs :) Bet interjerā es sev to nelikšu :)

Var slēgāt dažādus režīmus, kā diodes pa riņķi deg. Displejs rāda ne tikai pulksteni, bet arī datumu, dienu, tempretatūru. Var uzlikt modinātājus

Ja būtu vēlreiz jāpērk, es pēc šīs pieredzes padomātu - vai tiešām spēšu tikt galā ar tik smalkiem SMD... varbūt meklēt kaut ko vienkāršāku. Bet, ja Jūs tas nebaida, tad ņemiet ciet un izklaidējaties! Veiksmīgi!

P.S. Kā var lasīt internetā, tad ne man vienīgam kaut kas neizdodas. Dažiem vispār neizdodas pulksteni palaist. Tā kā es vēl vezunčiks :D

Pulksteni DIY Nr.4

 Šodien pieķēros sarežģītākam pulkstenim. Nu ļoti daudz detaļas :)

Pirkts: aliexpress

Ne tikai pats pulkstenis jāsalodē, bet vēl arī pults... pie tam vairāki SMD komponenti:

Plate ļoti kvalitatīva un tā var teikt ir tikai ciparnīca:

Uz šīs plates jāsalodē ap 140 rezistori un virs 130 diodes.

Otra mazākā plate ir pulksteņa "smadzenes":

Pretestības salodētas:

Diodes arī ir pie vietas:

Salodējam vadības plati:

Savienoi abas plates kopā, ieliek alumīnija korpusā un pulkstenis gatavs. Tagad vēl jāsalodē pults, jo citādi nav iespējams iestatīt pareizu laiku - visa vadība un regulēšana ir caur pulti, jo pulktenim pašam nevienas pogas nav.

Ar pults salodēšanu bija aizķeršanās. Jo shēma nav un meklējot youtubā, visiem video pults ir savādāka - bez SMD komponentiem ar lielām mehāniski spiežamām pogām. No situācijas izgāju, apskatoties vienu citu pulti (līdzīgu). Nebija identiska, bet dažas detaļas sapratu kā uzlikt. Pults praktiski gatava (šeit bildē vienīgi kondiška nepareizi pielodēta - to sapratu tad, kad liku korpusā - dabūju pārlodēt):

Nu un tās pulkstenis kopumā izskatās:

Ko varu teikt? Izskatās labi, ir ļoti liels :) Cik precīzs, to rādīs laiks. Lodēšanas process protams ar nelielām grūtībām, bet ir paveicams. Tas man aizņēma aptuveni 3 stundas. Ja patīk lodēt, tad uz priekšu!

Apdeits: Uzprasīju pārdevējam instrukciju, šodien saņēmu. Tas, ja nu kādam noder: Instrukcija



P.S. Tā kā kaut kā biju pamanījies vienu diodi ielodēt otrādi, tad man nācās to izlodēt ārā un pēc tam vajadzēja uztaisīt jaunu caurumu priekš jaunās diodes. Citi to dara ar šprices adatu, to sildot ar lodāmuru. Vai nu jāmklē lielā skrūvpistole un jāmokaiekšā mazs urbītis. Es beidzot esmu iegādājies nelielu urbīti šādiem darbiem - pieslēdz vai nu pie telefona lādētāja vai pat vispār pie kompja (USB) un ir ļoti ērti un ātri:

Pirkts: aliexpress

DIY pulkstenis Nr.3

 Nu tad trešais ķīniešu pulkstenis :)

Pirkts: aliexpress Pirkts aptuveni gadu atpakaļ, kad bija ievērojami lētāks.

Šeit arī ir viens elements no SMD kategorijas, būs jāiespringst :)

Ņemot vērā iepriekšējo pieredzi lodējot radio, tad šeit gāja vieglāk. Viena puse ir salodēta, tagad tikai vēl 60 diodes jāpielodē:

Viss ir salodēts un tā tas izskatās. Ir vairāki režīmi, kā deg vai mirgo pa riņķi diodes:

Interesantākais ir tas, ka precīzi rāda temperatūru, varu ieregulēt pulksteni, modinātāju, deg diodes... bet pulkstenis uz priekšu neiet :D It kā pat skaita sekundes, bet kā es uzregulēju 15:01, tā tas arī palika. Kaut kā ar tiem pulksteņiem neiet - jau trešais pulkstenis, kurš nedarbojas.

Šis pārdevējs detaļas bija ielicis ar rezervi. Ok, kādreiz kāda diode vai pretestība paliek pāri, bet, ne jau tik daudz:

DIY pulkstenis Nr.2

 Jautāsiet, kāpēc pulkstenis Nr.2? Tādēļ, ka viens pulkstenis jau man bija, kurš pēc dažu minūšu darbošanās "nodega" :) šis ir otrais pulkstenis par kuru uzrakstīšu. Ceru, ka vēlāk būs vēl kāds.

Šo pulksteni taisīju jau kaut kad senāk. Bet vispār ar šiem pulksteņiem man nav īpaši labas attiecības. Pirmo, kuru pasūtīju, tas vispār līdz manīm neatnāca - dabūju atpakaļ naudu. Otrs atnāca, bet bija pamatīgi samīcīts un arī dabūju atpakaļ naudu. Toreiz mēģināju to tomēr uztaisīt, bet tas nedarbojās, laikam detaļas par daudz bija cietušas. Nu un šis ir trešais piegājiens.

Pirkts: aliexpress

Plate ir tāda, ka praktiski visas detaļas ir jālodē no vienas puses, bet paši cipari no otras.



Ja kādam vajag, tad iemetu arī info par shēmu. Teikšu tā, izņemot divas detaļas, pārējo bija ļoti vienkārši saprast. Nedaudz problēmas radīja izdomāt, kur lodēt temperatūras devēju, bet kur fotorezistoru (laikam tā to sauc).

Viss izņemot ciparus ir salodēts.

Kad lodējat ciparus, tad pievērsiet uzmanību tam, ka 3šais cipars ir jālodē otrādi, nekā pārējie.

Viss ir gatavs un tā izskatās dzīvē (ar korpusu no otrā pulksteņa, kurš bija bojāts).

Ko es par to visu varu teikt? Laikam nevajadzēja būt stūrgalvīgam un vēl trešo reizi šo pulksteni pirkt, jo nekas labs tas nav :) Trūkumi:

1) Aļikā nopērkamiem pulksteņiem ir vairākas modifikācijas. Ne visiem ir pieejama ļoti skaidra shēma un bildes, lai saprastu, kā pareizi salodēt. Vēl šis pulkstenis īsti nederēja manā korpusā, nācās to "pielabot";

2) Bija bojāts līdzi nākošais barošanas vads. Sākumā nesapratu, ko es esmu nepareizi sataisījis, ka nedarbojas - tikai nedaudz iedegas, tad izdziest. Beigās konstatēju, ka vads ir bojāts pie usb štekera. Paņēmu vadu no iepriekšējā komplekta, tad atkal bija slikts kontakts otrajā galā... nu ko var gribēt par ~2.5 EUR :D

3) Ļoti skaļs pīkstulis, kurš pie tam pļērc pie katra pogas spiediena.

4) Melo temperatūras rādītājs par kādiem 4 grādiem.

Tā kā neiesaku to iegādāties, ja Jums tiešām vajag pulksteni. Bet, ja gribat tikai pakavēt laiku un uzlabot lodēšanas prasmes, tad ņemat ciet.

DIY smilšu pulkstenis

 Sen atpakaļ biju iegādājies šādu komplektu - elektronisko smilšu pulksteni. Pirkts šeit: aliexpress

Komplekts izskatās šādi:

Komplekts sastāv no divām platēm, kuras jāsalodē un ar speciāliem kontaktiem (piniem) jāsavieno savā starpā. Plates diezgan kvalitatīvas, visi apzīmējumi skaidri saprotami, pamācība nav komplektā:

LED ir salodēti:

un arī kontakti:

Salodēju arī otru plati. Kā beigās atklājās, tad pietrūka viena pretestība. Labi, ka bija kaut kas līdzīgs manos krājumos (noteikti, ka citas jaudas, bet jācer, ka tas darbību neietekmēs).

Pie tam vienai platei arī otrā pusē daži elementi jāuzlodē:

Viss ir salodēts un darbības princips ir kā smilšu pulkstenim - smilšu graudiņi birst lejā jeb augšējās diodes izdziest un apakšējās to vietā iedegas:

Ar maināmo rezistoru, teorētiski var regulēt šo pulksteņa darbības ātrumu. Savam es nekādas izmaiņas nemanīju, viss notika ļoti, ļoti lēni. Nevajag šādiem komplektiem obligāti meklēt pielietojumu. Galvenais prieks jau bija lodēt :)
