pirmdiena, 2021. gada 19. jūlijs

Toms Vuds - Ienaidnieks

 Iepriekšējās brīvdienās karstuma dēļ negribējās neko aktīvu darīt. Nebija arī vēlēšanās neko lodēt. Tāpēc glābjoties no saules, brīvdienas pavadīju ar grāmatu rokā.


Kādu laiciņu atpakaļ šo grāmatu biju nopircis. Teiksim tā, man pilnīgi nezināms autors, tādēļ tā ir tāda laimes spēle - patiks vai nē. Sižets ļoti spraigs, daudz šaušanas, kautiņi :) Un kā galvenā sižeta līnija ir, ka lielvalstu specdienesti spēlē savas spēlītes - ja vajag ielaižas pat ar noziedziniekiem, ierožu tirogtājiem, algo slepkavas. Un visam pa vidu tiek ierauts tieši šāds profesionāls "killeris". Protams brīžam šie kautiņi ir pārspīlēti un reālā dzīvē gan jau kādu bīstamu sitienu vai lodes rikošetu varonis izlaistu (noķertu) un spēlē būtu galā. Grāmata protams ar lielākiem vai mazākiem zaudējumiem, varonis iet līdz laimīgām beigām.

Bet citādi, zinot vēsturi un kādi nesmukumi no dažādām lielvalstīm ik pa laikam atklājas, romāns ir diezgan ticams. Nenožēloju, ka uzticējos šim autoram un grāmatu nopirku.

sestdiena, 2021. gada 10. jūlijs

SMD Sirds

 Šodien nolēmu salodēt vēl vienu SMD DIY komplektu - sirdi. Bet diemžēl arī šis darbiņš ir neveiksmīgs. Bet nu labi, par visu pēc kārtas.

Pirkts: aliexpress


 Detaļas nav pārāk daudz, bet kā jau SMD, tad ļoti smalkas un jālieto vai nu palielināmais vai mikroskops. Es izvēlos stendu ar palielināmo stiklu:

Plate vizuāli ir ok, bet beigās man tomēr radās neskaidrības - vai tikai tā nav bojāta, brāķis...

īpašu uzmanību prasīja kontroliera ielodēšana, jo nu ļoti smalks:

Kontrolieris, kondensatori un rezistori ielodēti, tagad palikušas tikai diodes un vēl šādi tādi sīkumiņi:

Viss ir ielodēts, bet diemžēl darbojas aptuveni tikai viena trešdaļa no diodēm - no 21 līdz 32.

Izpētīju zem mikroskopa kontroliera kājas, viss ir ok. Pārskatīju pārējās detaļas, arī normāli salodēts. Kas varētu būt par iemeslu? Interesanti, ka darbojas tikai tad, ja baro caur USB. Ja pieslēdz caur ārējo barošanas avotu 5V, tad vispār nekas nenotiek (blkus USB ir no apakšas pielodēts kontakts ar 5V pieslēgspriegumu vietu). Platē kāda problēma? Vai pašā kontrolierī?

Ja kādam ir kādas idejas, kas ir nepareizi vai ko pārlodēt, dodat man ziņu! Veikmīgi visiem!

P.S. Kad saņēmu sūtījumu, kontrolierim nedaudz kājas bija nolocītas. Var jau būt, ka tas arī bija vēstnesis, ka ir kādi nopietnāki bojājumi...






svētdiena, 2021. gada 4. jūlijs

SMD rotating LED 1

 Šodien nolēmu patrenēt roku ar SMD lodēšanu. Ļoti sen pirkts komplekts, nekādi nevarēju saņemties salodēt līdz šim :) Pirkts: aliexpress

Plate vizuāli ok, līdzi nāca arī pamācība ķīniešu valodā:

Dažas bildes ieskatam, kādi sīkumiņi ir jāsalodē... mazākos knapi ar pinceti var paņemt:


Te viss ir salodēts, bet kaut kā nedarbojas - viena diode malā nedeg :(

Pakustinot pašu plati, brīžam iedegas arī ceturtā diode - aizdomas, ka kaut kāds brāķis platē, jo pārejot pāri vēlreiz ar alvu un lodāmuru šajā ķēdē esošajiem elementiem, tāpat nekas nemainās.

Spriegums norādīts ir 3 līdz 12V. sākumā, kad iedevu 3V, tad knapi kvēloja. Tad palielināju uz 5V, sāka deg bišķi labāk un dega arī pa apli esošās sarkanās diodes (man neizdevās nobildēt). Pēc tam paceļot spriegumu uz 7V, nokūpēja kontrolieris un centra diodes nodzisa :( Bildē var redzēt dūmiņus

Tālāk jau pavisam interesanti palika, brīžam vispār viss nodzisa un nekas nedarbojās. Palokot pašu plati, atkal 3 vai 4 diodes iedegās. Un tad vienā brīdī laikam pašā platē pie pieslēguma vietas kaut kas aizgāja uz īso, jo man barošanas bloks parādīja patēriņu 25W un krokodili ar vadiem palika karsti...

Vārdu sakot, trāpījies kaut kāds brāķis. Te vēl eksperimentam beigās iedevu 60V un ļoti skaisti un spilgti dega 4 diodes:

Ir doma nopirkt vēl dažus šādus komplektus no citiem tirgotājiem, lai ir kur patrenēt roku un redzēt, kāds ir rezultāts, kad viss korekti darbojas. Pie tam citiem tirgotājiem skatījos, ka ir plates vizuāli vienādas, bet tirgo kā dažādas modifikācijas - iespējams, ka būs dažādi mirgošanas režīmi ieprogrammēti?





sestdiena, 2021. gada 3. jūlijs

LED bumba (RGB Colorful LED Cubic Ball DIY)

 Pagājušas jau kādas 3 nedēļas, kopš nebiju neko lodējis. Kad gaidīju atvaļinājumu, tad domāju, ka nu tik lodēšu... bet nedēļa pagājusi un tikai tagad pieķēros :) Tik daudz visādu aktivitāšu, ka nav laika lodēt :)

Gandrīz gadu atpakaļ iegādāts lodējamais komplektiņš - pirkts šeit: aliexpress

Saucās krāsaina LED bumba, bet man pēc formas drīzāk atgādina gaisa balonu.

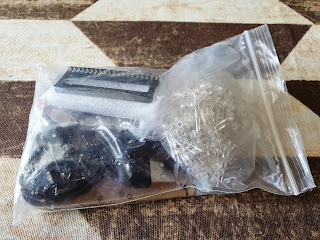

Komplektā ir:

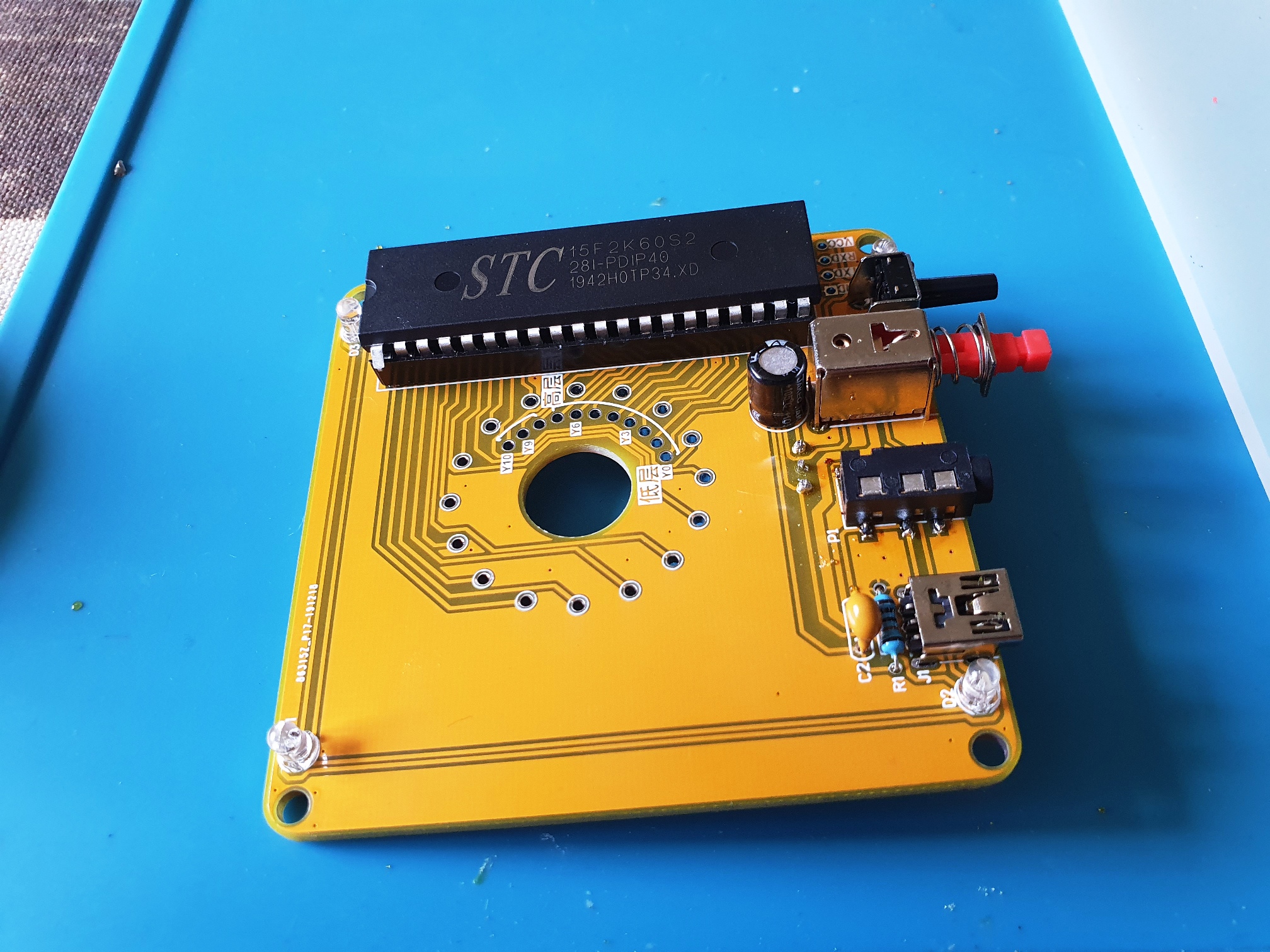

Sāku ar vienkāršāko un salodēju detaļas uz plates:

Viss bija vienkārši, vienīgi ar USB portu bija jāpacenšas, jo ļoti smalki kontakti un ļoti tuvu izvietoti. Bet viss izdevās.

Tālāk komplektā ir speciāla plate, pēc kuras veido LED apļus (katram stāvam sava izmēra LED aplis):

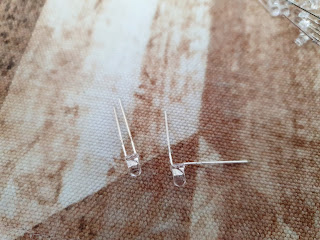

Ir jāsaloka diodes - plusa jeb gārāko kāju noloka 90 grādos:

Pamācībā ir parādīts, kā jāveido riņķi:

Šādi es veidoju pirmo riņķi - saliku diodes, kuras pēc tam jāsalodē:


Pievērsiet uzmanību, ka 2 un 3šo riņķi vajag uztaisīt 2x. Pēc kaut kāda laiciņa visi riņķi ir gatavi:

Pēc tam jāķeras pie sarežģītākā soļa - jāsāk lodēt kopā riņķus. Visgrūtāk ir pareizi salocīt LEDiem kājas, lai no lielāka pārietu uz mazāku riņķi un tāpat atpakaļ. Pie tam, man mēģinot salodēt kopā LED riņķus, palokot kājas, diviem LEDiem nolūza kājas nost. Tieši locījuma vietā :( Un pēc tam bija jānomokās, lai kaut cik civilizēti šos LED nomainītu pret jauniem.

Te paraugs, kā pareizi jāliek slāņi:

Ir otrs variants, kad diodēm loka kājas slīpi, kad tās beigās izvietojas pa diagonāli, bet man tas likās vēl sarežģītāk.

Te bilde no procesa, kad jau daži slāņi ir salodēti:

It kā visu taisīju pēc instrukcijas (internetā var atrast), bet tajā nekas nebija pateikts par to, kā vadi jāpielodē no plates uz katru šo LED riņķi. Saprotot, ka bez šiem vadiem nekas nebūs, lodēju tos beigās un tos vairs normāli ielikt cauri bumbai nav reāli. Sanāca atsevišķās vietās likt pa virsu gar diodēm. Tāpēc, ja gribat, lai Jums nav virspusē šie vadi, tad ielodējiet tos jau sākumā un liekot katru slāmni klāt, pielodējat uzreiz vadu tam klāt (izvelkot caur vidu).

Tā bumba gatava (pēc aptuveni 3- 3.5h darba):


Neliels video, kā tas izskatās. Var slēgāt dažādus režīmus gan ar slēdzi, gan ar pulti, regulēt animāciju ātrumu utt. Ir iespēja iedot arī audio signālu, lai pēc tā darbotos. Pa smuko :) youtube

Kopsavilkums: Padarboties bija interesanti, bet neteikšu, ka viegli. Ja nav pacietības, dažādi lokot LED kājas, kamēr izdodas kaut cik sakarīgi savienot riņķus kopā, tad labāk šo komplektu neņemat. Veiksmīgi visiem!
