Radio 4 DIY kit

 Kādu laiciņu neesmu lodējis... pat neatceros kad pēdējo reizi sanāca. Vismaz mēnesis, pusotrs. Visu laiku dažādi darbi, jāpalīdz laukos un vēl papildus vēl viens hobijs uzradies - modelīšu taisīšana :) Bet neskatoties ne uz ko, šodien beidzot palodējos.

Iepirku vēl vienu DIY radio kitu: aliexpress Paspēju vēl pirms cenas pacēla + PVNs nebija jāmaksā, tagad vispār nepievilcīgi izskatās tādu pirkt.

Detaļas ir daudz + vēl korpuss jāsaliek:

Plate kvalitatīva, detaļas labi nomarķētas, izņemot viens kondensators nebija norādīts + kondiška zem mikrenes nebija skaidri parādīta, ka ir jānoloca, bet bija parādīta, ka it kā taisni jāuzliek.

Lodēšana aizņema kādas divas stundas, paralēli TV skatoties:

Viss ir salikts:

Ko es par to visu varu teikt - neiesaku pirkt. Pirmkārt, tagad ir ļoti dārgi ar visu piegādi un PVN. Otrkārt, vismaz mans eksemplārs praktiski nevienu staciju normāli neķer, visu laiku fons, šņākoņa. Nepatīk arī vadība - nav iespējams pašam ieregulēt konkrētus viļņus, bet jāpaļaujas, ka piespiežot nākamo programmu, radio pats to atradīs. Bet tā diemžļ nenotiek.

Vēl kaitināja tas, ka uz ekrāna rāda, ka stereo radio, bet kāds var būt stereo, ja ir viens skaļrunis :)

Tāpēc, ja Jums vajag radio, tad labāk par šo naudu nopērkat gatavu. Bet, ja Jums vajag kaut ko savam hobijam palodēt, tad par šo naudu var daudzus interesantākus komplektus atrast.

FM radio modulis

 Šodien nebūs nekādas nopietnas lodēšanas. Tikai notestēšu tikko saņemtu FM radio moduli.

Pirkts: aliexpress

Pielodēju vadus. Skaņas izvadei izmantošu no diviem citiem maziem radio paņemtos 0.5W 8Omi skaļruņus. Par anteni vienkāršu vada galu. Iebaroju ar 4V spriegumu (ražotājs iesaka no 3 līdz 5V).

Un izrādās, ka skan :) Kad nespiež, negroza pogas, tad ekrāns izdziest:

Novērojumi. stacijas ķer diezgan daudz. Piemēram SWH, Rietumu radio un vairākas LV stacijas skan ļoti labi, bet EHR ar šņācošu fonu. Tas varētu būt tādēļ, ka nav normālas antenas. Skaņu ar šiem skaļruņiem īpaši neizbaudīsi, pie tam, ražotājs raksta, ka jāizmanto 3W 4Omu skaļruņi, bet man ir 0.5W un 8Omi un diezgan ātri sākas kropļojumi. Vislabāk noteikti būtu nepaļauties uz ražotāja solītajiem 2x3W, bet gan labāk šo moduli slēgt klāt pie kaut kāda pastiprinātāja ar skaļruņiem. Tāds plāns man nākotnē arī ir :)

DIY Radio 3

 Sveicināti otrajās lieldienās! Šodien laiks mūs nemaz nelutina - liels vējš, lietus, kurš ik pa laikam pārvēršas slapjā sniegā. Un nekas cits neatliek, ka kaut ko salodēt :) Tad nu trešais radio komplektiņš. Pirkts: aliexpress Internetā redzēju, ka ir gandrīz identiski komplekti, bet nedaudz atšķiras plates izskats, savādāks skaļrunis u.c. nelielas nianses.

Līdzi nākošā shēma ir pilnīgi čainīz un dižas jēgas nav. Bet, detaļas ir uz plates saprotamas, izņemot nedaudz ir jāiespringst, lai saprastu kura ir kura diode (tāpēc bez palielināmā stikla neiztikt).

Sākam ar to, ka noskaidrojam pretestību nominālus, lai zinātu kurā vietā uz plates tās lodēt.

Nu jau ir gandrīz gatavs:

Es ieliku savus vadus, jo līdzi nākošie bija 4-5cm gari un tādus pielodēt pie plates ir grūtāk (ierobežotas iespējas plati pagrozīt lodējot un liekot korpusā. Vēl ķīnieši bija paredzējuši, ka skaļrunis ir jāpiestiprina ar šādām skrūvēm un šeibām, bet skrūves tām mierīgi krīt cauri. Es pamēģināju kaut kā uz kanti pieskrūvēt, bet tik un tā neturējās, tāpēc beigās jāizmanto termolīme:

Viss gatavs un pie tam skan :)

Secinājumi: Izskats tāds ļoti prasts, plastmasīgs. Sākumā meklējot stacijas, grozu, grozu, bet nekas netiek atrasts. Domāju jau, ka nedarbosies. Beigās gandrīz pašā skalas galā vienu pēc otras atrada stacijas. Tas, ka viss ir tik tuvu vienā galā, rada problēmas precīzi noskaņot. Skala arī reāli nav izmantojama. Bet savas funkcijas radio pilda, var gan klausīties, gan bija laika kavēklis to lodējot.

DIY Radio - 2

 Laiks šodien mūs nelutināja, ik pa laikam lietus. Tad nu pieķēros pie otrā radio lodēšanas.

Pirkts: aliexpress

Izskatās šādi:

Detaļas ir ļoti nekvalitatīvas - uz vairākām kondiškām nav salasāmi apzīmējumi :( Shēma ar detaļu parametriem:

LCD ekrāns jau nāca salodēts, bet kā skatījos internetā, tad ir arī versijas, kad pašiem šis LCD jāsalodē. Ķīniešu lodējuma kvalitāte ir drausmīga:

Iespējams arī dēļ tā ekrāns ar pogām taisīja brīnumus un man nācās šo to novienkāršot :)

Plate tuvplānā:

Pogas šim radio arī ir vienkārši pretīgas. Parasti teiksim kalkulatoros un citās ierīcēs ir tādas gumijotas pogas ar iestrādātu vadošu slāni, kas savieno kontaktus, kad nospiež. Šeit ķīnieši izdomājuši konstrukciju, ka plāna skārda plāksnīte ir jāuzlodē uz gandrīz tik pat lielu kontakta vietu + to visu spiež vienkāršas plastmasas pogas.

Man tas labi nesanāca, ik pa laikam kaut kas uz ekrāna mirgoja un mainījās. Tad noņēmu pogas nost un vienkārši pamēģināju uzlikt plāksnītes virsū un ar skoču pielīmēt, un paskatīties, kā tad strādās - diemžēl tāpat nedarbojās. Patestēju kontaktus ar pinceti vienoju kopā un sajūta, ka daļa pogas vispār nestrādā. Tāpēc jau pieminēju, ka iespējams ir slikti salodēts LCD panelis... Beigās izdomāju, ka man šī laika regulēšana un modinātājs nav vajadzīgi, tāpēc pogas vispār neuzliku. Paša radio darbību tas nekādi neietekmē.

Vēl notika brīnums, ka skrūve noplīsa. Pieskrūvēju staciju meklēšanas riteni, saliku korpusā. Un pēc brīža regulēšanas ritenis nokrīt nost. Šis ir laikam tas mirklis, kad kā krievu laikos teica metāls cietāks par alumīniju, bet mīkstāks par sū... :)

Viss ir salodēts:

Nu un saliktā veidā:

Mani secinājumi: Ja domājat, ka radio ir ar digitālo regulēšanu, tad maldāties. Regulēšana notiek ar riteni labajos sānos un ekrāns ir tikai lai parādītu viļnus + laiku un modinātāju. Tādēļ jau tik viegli varēju atteikties no šīm priekšējām pogām :) Skaņa nav slikta, stacijas dzelzsbetona paneļu mājā ķer normāli.

Ja gribat lodēt, tad varat šo komplektu pirkt. Bet, ja Jums vajag radio, tad labāk skatāties jau gatavu. Pa šo pašu naudu jau var nopirkt arī gatavus. Un, ja pieliekat vēl kādus 10 EUR, tad vispār smuki radio ir atrodami.

DIY Radio Nr.1

 Nu ko, pamazām mēģinām pāriet uz "next level" un pamēģināsim salodēt DIY komplektu, kur ir SMD komponente (mikrokontrolieris).

Pirkts: aliexpress

Komplektā nav daudz detaļu un pati plate ir maziņa:

Galvenais izaicinājums iemācīties pielodēt mikreni:

Paskatoties Youtube pamācības, tad viss izskatās ļoti vienkārši. Tur pat daži meistari paņem parastu lodāmuru ar platu uzgali, vienkārši novelk gar kājiņām un video parāda, ka viss ir smuki pielodējies. Man diemžēl tā neizdevās... bet par to tālāk.

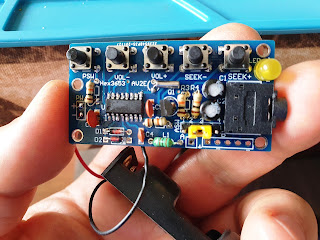

Viss ir salodēts un laiks testēt:

Diemžēl austiņās tikai šņākoņa un nevienu staciju noķert nevar. Vai nu trāpījies brāķis, vai arī es šo mikreni pārcepu. Sanāca tā, ka lodējot šīs smalkās kājiņas pēc Youtube pamācībām, novilku ar malko lodāmura galu gar tām un 3gabalas man salodējās kopā :( Nočakarējos, bet par ar vara pīnēm neizdevās šo alvu dabūt nost, lai katra kājiņa būtu atsevišķi pielodēta. Sildīju un mēģināju ar lodāmura galu dabūt nost šo lieko lavu. Beigās izdevās, bet domāju, ka karstums bija pārāk ilgi turēts un mikrene nodega.

Neko darīt, šī skola izmaksāja nepilnus 2 EUR, nav jau tik traki :)
